P型自动反冲过滤器

产品介绍

P型自动排污过滤器适用于各种供水系统，工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

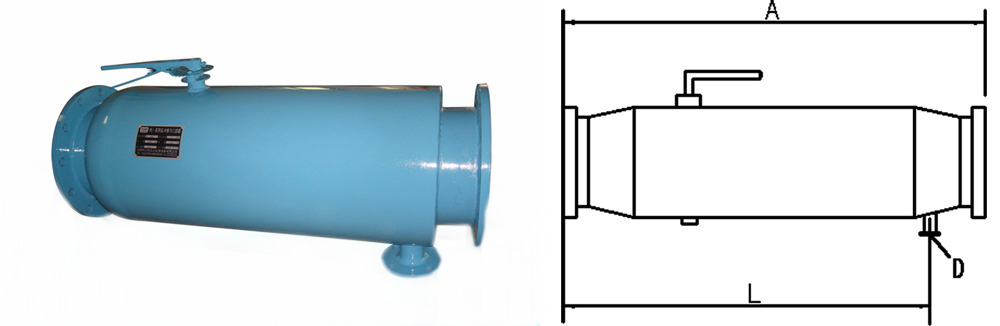

规格尺寸

规格型号	A （mm）	L （mm）	重量 （Kg）	进出口尺寸		D (mm)	最大流量 （T/h）
				mm	in
YL-2P	410	340	13	50	2	25	19
YL-2.5P	410	340	15	65	2.5	25	28
YL-3P	500	400	18	80	3	25	50
YL-4P	580	470	25	100	4	40	80
YL-5P	640	530	39	125	5	40	125
YL-6P	730	610	55	150	6	50	180
YL-8P	900	750	85	200	8	50	320
YL-10P	1050	900	120	250	10	50	490
YL-12P	1300	1100	150	300	12	65	710
YL-14P	1450	1250	220	350	14	65	970
YL-16P	1600	1350	280	400	16	65	1260
YL-18P	1800	1500	350	450	18	100	1590
YL-20P	2000	1650	420	500	20	100	1970
YL-24P	2200	1800	580	600	24	100	2850



结构与工作原理
    P型自动排污过滤器主要有优质碳钢筒体，特殊结构的不锈钢锲形滤网，蝶阀及排污装备所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流有出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无需停机。

技术参数

1、处理效果
※过滤精度：可根据用户需求选择
※过滤效率：80%～99%
※压力损失：≤0.015Mpa
2、进水水质
※工作压力：≤1.6Mpa
※工作温度：0℃～120℃
※工作环境温度：-25℃～+50℃
※相对湿度：﹤95%
3、运行参数
※平均无故障工作时间：﹥60000小时
※设计寿命：20年
其他：工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB-9119.8-88
安装与使用
    P型自动排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
