U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量器、泵机、阀门、疏水器等设备。
一、特点
二、主要性能规范
Type Pressure Nominal(MPa) Working Temperature(℃) Filter Net Eye Number APPlicable Media YG—W 2.0 300 20～150 Steam，Air，Water，Oil YG—F 5．O 425 20～150 蒸汽、空气、水、油
型号
公称压力
工作温度
滤网目数
适用介质
.jpg)

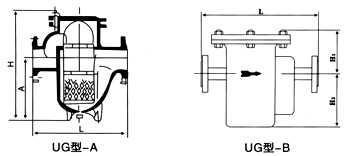

三、技术参数表
Type Nominal Diameter(DN)公称通径 External dimensions(mm)外形尺寸 A L H UG型一A 10 150 80 125 15 150 80 125 20 180 100 153 25 180 100 153 40 200 155 304 50 300 155 340 65 340 220 380 80 400 250 420 100 500 295 502 150 600 335 650 200 786 395 770 UG型一B Nominal Diameter(DN)公称通径 External dimensions(mm)外形尺寸 L H1 H2 15 270 90 145 20 270 90 145 25 270 90 145 32 320 125 175 40 320 125 175 50 320 125 175 65 430 140 220 80 430 140 220 100 430 140 220 125 460 160 235 150 460 170 235 200 460 190 235
型号
