产品描述:
手动反冲过滤器(DN50,全不锈钢) 产品特点反冲排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的安全可靠运行。主要特点 1.过滤精度高:过滤精度范围广,d=0.5~1.2mm; 2.过滤水量大:该过滤器压力损失小,处理水量大,可达7000m3/h; 3.使用寿命长:由不锈钢楔形条状滤网及优质碳钢筒体组成; 4.综合成本低:无需拆卸和更换滤网,使用寿命长达20年; 5.操作简便效率高:无需接旁路,无需拆机清理,过滤反冲效果好。 工作原理 SKP24型反冲排污过滤器通常由优质碳钢筒体,特殊结构的不锈钢楔形滤网,水流导向阀及排污装置所组成,如用户特殊要求,也可制成全不锈钢结构。当过滤器工作时,水流导向阀处于开启状态,水流由入口进入过滤器,经过滤网到出口。当过滤器需要排污时,关闭水流导向阀,打开排污阀,水流经滤网流入内侧,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行,无需停机。 水流导向阀的开启机构分手动和电动两种,当采用电动开启机构时,过滤器进出口设有压力传感器,可根据前后压差实现自动清洗排污,此时排污口装电动球阀,水流导向阀和排污电动球阀实现联动。技术参数: 通常工作压力:≤1.6MPa 工作温度:≤180℃ 压损:≤0.115MPa 过滤精度:d=1.2mm 排污口DN:50 超过此范围可根据用户要求特殊制造
产品特点:
手动反冲过滤器(DN50,全不锈钢)
产品特点
反冲排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的安全可靠运行。
主要特点
1.过滤精度高:过滤精度范围广,d=0.5~1.2mm;
2.过滤水量大:该过滤器压力损失小,处理水量大,可达7000m3/h;
3.使用寿命长:由不锈钢楔形条状滤网及优质碳钢筒体组成;
4.综合成本低:无需拆卸和更换滤网,使用寿命长达20年;
5.操作简便效率高:无需接旁路,无需拆机清理,过滤反冲效果好。
工作原理
SKP24型反冲排污过滤器通常由优质碳钢筒体,特殊结构的不锈钢楔形滤网,水流导向阀及排污装置所组成,如用户特殊要求,也可制成全不锈钢结构。当过滤器工作时,水流导向阀处于开启状态,水流由入口进入过滤器,经过滤网到出口。当过滤器需要排污时,关闭水流导向阀,打开排污阀,水流经滤网流入内侧,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行,无需停机。
水流导向阀的开启机构分手动和电动两种,当采用电动开启机构时,过滤器进出口设有压力传感器,可根据前后压差实现自动清洗排污,此时排污口装电动球阀,水流导向阀和排污电动球阀实现联动。
技术参数:
通常工作压力:≤1.6MPa
工作温度:≤180℃
压损:≤0.115MPa
过滤精度:d=1.2mm
排污口DN:50
超过此范围可根据用户要求特殊制造
技术指标:
手动反冲过滤器(DN50,全不锈钢)
产品特点
反冲排污过滤器适用于各种供水系统,工艺水系统及工业冷却水系统,特别是24小时连续运行的不停机系统,可以滤去水中的各种机械杂质,确保系统设备的安全可靠运行。
主要特点
1.过滤精度高:过滤精度范围广,d=0.5~1.2mm;
2.过滤水量大:该过滤器压力损失小,处理水量大,可达7000m3/h;
3.使用寿命长:由不锈钢楔形条状滤网及优质碳钢筒体组成;
4.综合成本低:无需拆卸和更换滤网,使用寿命长达20年;
5.操作简便效率高:无需接旁路,无需拆机清理,过滤反冲效果好。
工作原理
SKP24型反冲排污过滤器通常由优质碳钢筒体,特殊结构的不锈钢楔形滤网,水流导向阀及排污装置所组成,如用户特殊要求,也可制成全不锈钢结构。当过滤器工作时,水流导向阀处于开启状态,水流由入口进入过滤器,经过滤网到出口。当过滤器需要排污时,关闭水流导向阀,打开排污阀,水流经滤网流入内侧,部分水流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行,无需停机。
水流导向阀的开启机构分手动和电动两种,当采用电动开启机构时,过滤器进出口设有压力传感器,可根据前后压差实现自动清洗排污,此时排污口装电动球阀,水流导向阀和排污电动球阀实现联动。
技术参数:
通常工作压力:≤1.6MPa
工作温度:≤180℃
压损:≤0.115MPa
过滤精度:d=1.2mm
排污口DN:50
超过此范围可根据用户要求特殊制造

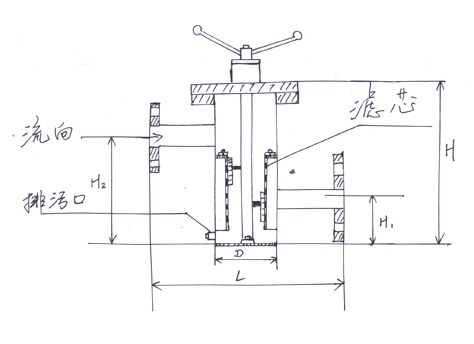

安装尺寸表
公称通径DN(mm) | 尺寸(mm) | 管塞 | ||||
L | H | H1 | H2 | D0 | ||
25 | 180 | 280 | 110 | 160 | 76 | R3/4〃 |
32 | 200 | 285 | 110 | 170 | 76 | R3/4〃 |
40 | 260 | 300 | 120 | 200 | 108 | R3/4〃 |
50 | 260 | 340 | 120 | 210 | 108 | R3/4〃 |
65 | 330 | 380 | 160 | 250 | 133 | R3/4〃 |
80 | 340 | 420 | 180 | 280 | 159 | R3/4〃 |
100 | 400 | 500 | 220 | 320 | 219 | R3/4〃 |
125 | 480 | 600 | 260 | 400 | 273 | R3/4〃 |
150 | 500 | 680 | 310 | 480 | 273 | R3/4〃 |
200 | 560 | 850 | 390 | 600 | 325 | R3/4〃 |
250 | 660 | 950 | 480 | 750 | 426 | M35X1.5 |
300 | 750 | 1250 | 640 | 950 | 478 | M35X1.5 |
400 | 850 | 1350 | 600 | 1050 | 530 | M35X2.0 |
500 | 1050 | 1450 | 640 | 1100 | 630 | M35X2.0 |
600 | 1380 | 1800 | 700 | 1200 | 800 | M35X2.0 |
