BJ45直流式保温截止阀
直流式保温截止阀产品性能规范
该阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。
| 型号 | 公称压力PN(MPa) | 试验压力 | 适用温度 | 适用介质 | 保温套压力(MPa) | |
| 壳体 | 密封 | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | 硝酸类 | ≤1.0 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
| BJ45W-25R | 2.5 | 3.75 | 2.75 | 硝酸类 | ||
| BJ45W-40R | 4.0 | 3.0 | 4.4 | |||
| BJ45W-64R | 6.4 | 9.0 | 6.6 | |||

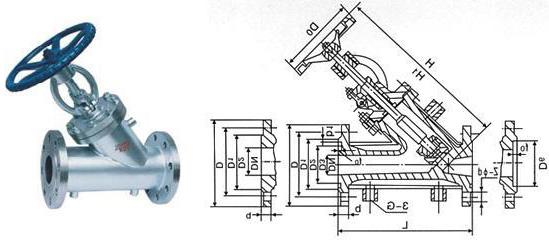

I型主要外形尺寸和连接尺寸(II型法兰大一级)
公称压力PN
公称通径DN
尺寸
L
D
D1
D2
D3
B1
fo
B
D6
3-G
Z-Φd
H
H1
Do
2.5
4.015
170
105
75
55
35
8
4
16
51
3/8
4-Φ14
250
262
120
20
190
115
85
65
42
8
4
16
58
3/8
4-Φ14
292
308
140
25
210
135
100
78
50
8
4
18
66
3/8
4-Φ18
340
375
160
32
230
145
110
85
60
8
4
18
76
1/2
4-Φ18
338
375
160
40
260
160
125
100
72
8
4
20
88
1/2
4-Φ18
360
386
160
50
300
180
145
120
94
8
4
22
110
1/2
8-Φ18
410
450
240
65
340
195
160
135
105
8
4
22
121
1/2
8-Φ18
440
485
240
80
380
230
190
160
128
11
4.5
24
150
1/2
8-Φ23
540
600
280
100
430
270
220
188
154
11
4.5
28
176
1/2
8-Φ25
560
625
320
125
490
300
250
218
182
11
4.5
30
204
1/2
8-Φ25
625
737
360
150
550
330
280
248
212
11
4.5
32
204
1/2
12-Φ25
720
790
360
主要零件材料
零件名称
阀体、阀盖
阀瓣
垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P
铬镍钛钢
铬镍钛钢+硬质合金
聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P
铬镍钼钛钢
铬镍钼钛钢+硬质合金
聚四氟乙烯
