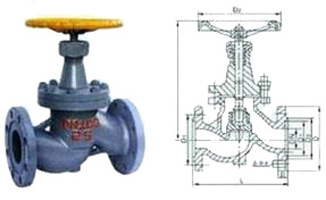

J41B氨用截止阀
.jpg)
◆结构特点及用途
1．中通法兰为方形结构，阀杆采用间杆连接。
2．阀体密封面部位采用球凸状，与阀脚以线吻合密封。
3．密封面采用巴氏合金，密封性能好，使用寿命长
◆主要性能规范
适用介质：液、气、氨、氮、氢
适用温度： -10℃-150℃
试验压力
公称压力 PN(MPa) 试验压力 (MPa) 壳体强度试验 密封试验 1.6 2.4 1.76 2.5 3.75 2.75
◆主要零件材料
产品类型 零件名称 阀体、阀盖 阀杆 填料 密封面 垫片 紧固件 J41B-16/25C 铸钢 碳钢 聚四氟乙烯 巴氐合金 石棉橡胶板 优质碳钢 J41B-16/25Q 球墨铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢 J41B-16/25K 可锻铸铁 碳钢 聚四氟乙烯 巴氏合金 石棉橡胶板 优质碳钢
◆主要尺寸表
公称通径
DN(mm)
主要外形尺寸及连接尺寸(mm)
L
D
D1
D2
D6
b
f
f2
z-d
H
DO
J41B-16C J41B-16Q J41B-16K
10
130
90
60
40
35
14
2
4
4-14
196
120
15
130
95
65
45
40
14
2
4
4-14
196
120
20
150
105
75
55
51
16
2
4
4-14
196
140
25
160
115
85
65
58
16
2
4
4-14
204
160
32
180
135
100
78
66
18
2
4
4-18
208
160
40
200
145
110
85
76
18
3
4
4-18
248
200
50
230
160
125
100
88
20
3
4
4-18
248
200
65
290
180
145
125
110
22
3
4
4-18
321
240
80
310
195
160
135
121
24
3
4
8-18
325
240
100
350
215
180
155
150
24
3
4.5
8-18
371
280
125
400
245
210
185
176
26
3
4.5
8-18
400
320
150
480
280
240
210
204
26
3
4.5
8-23
432
320
200
600
335
295
265
260
30
3
4.5
12-23
654
400
250
650
405
335
320
313
32
3
4.5
12-25
745
500
300
700
460
410
375
364
34
3
4.5
12-25
852
600
J41B-25C J41B-25Q J41B-25K
10
130
90
60
40
35
16
2
4
4-14
196
120
15
130
95
65
45
40
16
2
4
4-14
196
120
20
150
105
75
55
51
16
2
4
4-14
196
120
25
160
115
85
65
58
18
2
d
4-14
201
120
32
180
135
100
78
66
18
2
4
4-18
208
120
40
200
145
110
85
76
20
2
d
4-18
248
160
50
230
160
125
100
88
20
3
4
4-18
248
160
65
290
180
145
125
110
22
3
4
8-18
321
240
80
310
195
160
135
121
24
3
4
8-18
325
240
100
350
230
190
160
150
24
3
4.5
8-23
371
280
125
400
270
220
188
176
30
3
4.5
8-25
400
320
150
480
300
250
218
204
30
3
4.5
8-25
432
320
200
600
360
310
278
260
34
3
4.5
12-30
654
400
250
650
425
370
332
313
42
3
4.5
12-34
745
500
300
750
485
430
390
364
46
3
4.5
12-34
852
600
