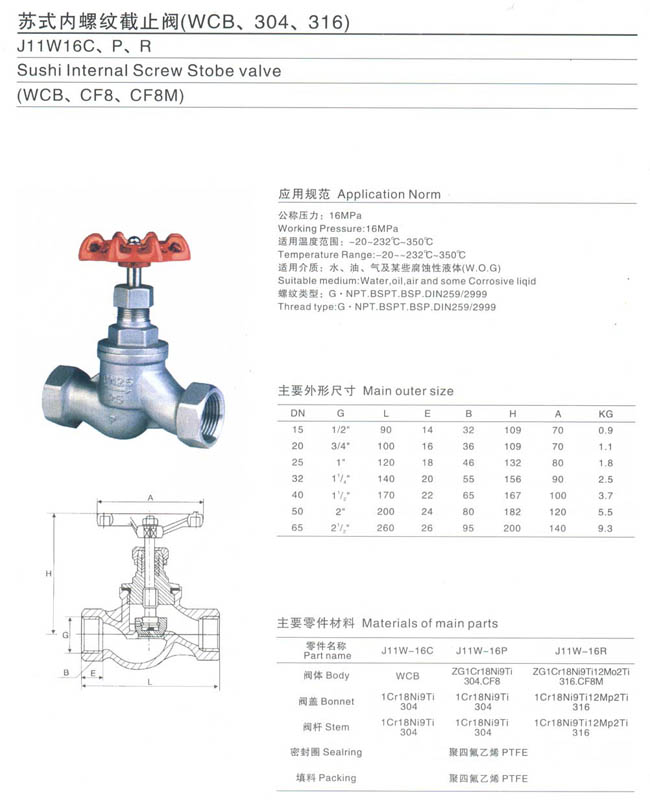

J11W苏式内螺纹截止阀
性能规范 Specification
|
公称压力 Pn
|
16
|
|
|
强度试验压力 Ps
|
2.4
|
MPa
|
|
密封试验压力 Pm
|
1.76
|
|
|
工作压力 P
|
1.6
|
|
|
|
16c
|
水、蒸气、油类
|
|
适用介质
|
16p
|
硝酸类、食品类
|
|
|
16R
|
醋酸类
|
|
|
16c
|
≤ 425 ℃
|
|
适用温度 t
|
16p
|
≤ 425 ℃
|
|
|
16R
|
|
主要零件
J11H-16C
J11W-16P
J11W-16R
阀体、阀盖
铸钢
铬镍钛钢
铬镍钼钛钢
阀瓣
铬镍钛钢
铬镍钼钛钢
铬镍钼钛钢
填料
石棉盘根
聚四氟乙烯
聚四氟乙烯
主要外形尺寸、连接尺寸及重量 Main external connecting dimensions
公称通径
DN （ mm ）
管螺纹
G
尺寸（ mm ）
重量 (kg)
L
E
S
H
H1
D0
15
1/2 ″
90
14
32
109
117
55
0.9
20
3/4 ″
100
16
36
109
117
55
1.1
25
1 ″
120
18
46
132
142
80
1.8
32
1 1/4 ″
140
20
55
156
168
100
2.5
40
1 1/2 ″
170
22
65
167
182
100
3.7
50
2 ″
200
24
80
182
200
120
5.5
65
2 1/2
260
26
95
200
223
140
9.3
