名称：焊接式水封截止阀
型号： DSJ61H
口径： DN10-DN200
压力： 1.6mpa-10.0mpa
材质：铸钢、铸铁.不锈钢

主要尺寸及重量(mm)

DS系列水封阀门适用于公称压力≤4 DMPa，工作温度≤400℃或≤550℃，工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用．尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式

一、结构与性能特点：

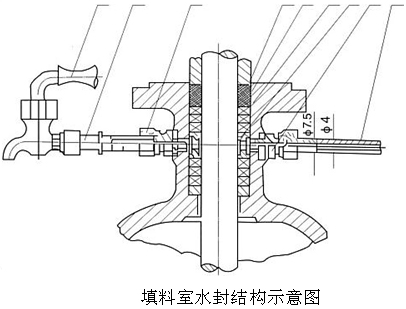

1结构形式：阀盖填料室具有水循环密封结构，当接口通人压力为0 6～l 0MPa的水时．可使系统与大气隔离，保证系统具有良好的气密性.
2连接形式：承插焊连接．法兰连接和焊接连接.
3驱动方式：手动和电动.
4 DS／Z型系列采用双闸板双向弹性密封、启闭灵活迅速密封可靠；真空隔断截止阀阀杆与阁瓣采用动连接，阀瓣与阀座垂直座封；启闭行程和阀门高度小.
5产品结构简单紧凑合理检修方便使用寿命长.
6在管路上作启闭置用．必须处于全开或全闭状态，不得用于调节流量.

二、主要性能规范-试验压力

试验压力

公称压力PN(MPa)

1.0

1.6

2.5

4.0

6.4

10.0

壳体强度试验

1.5

2.4

3.8

6.0

9.6

15.0

密封试验

1.1

1.8

2.8

4.4

7.0

11.0

上密封试验

1.1

11.8

2.8

4.4

7.0

11.0

三、使用范围

产品类别

适用温度()

适用介质

碳钢型(C)

≤400

水、蒸汽、油品、非腐蚀性气体

合金钢(I)

≤550

四、主要零件材料

产品类型

零件名称

阀体、阀盖、支架

阀杆

阀扳、阀瓣、密封面

阀座密封面

阀杆螺母

填料

碳钢型(C)

WCB
25

2Cr13

Cr13型不锈钢或硬质合金

Crl3型小锈钢

铝青铜

柔性石墨

合金钢(I)

WC6
WC9

25Cr2Mo1VA

硬质合盒

硬质合金

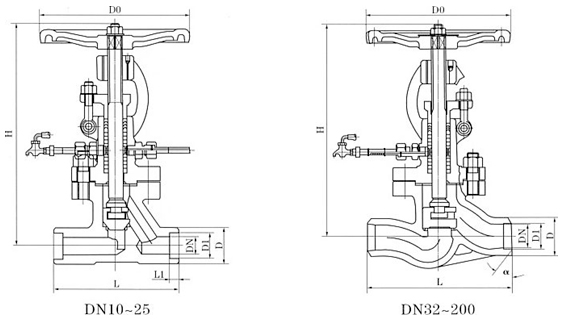

公称通径DN(mm)

主要尺寸及连接尺寸(mm)

重量(kg)

L

D

D1

a

L1

H

D0

DS/J61H-25

DS/J61Y-25I

10

130

36

18.5

-

10

256

120

4.8

15

130

36

22.5

-

10

257

120

5.0

20

150

44

28.5

-

11

267

140

7.3

25

160

44

34.5

-

12

269

140

8.2

32

180

48

34

30°30′

-

255

180

12

40

200

55

40

30°30′

-

295

200

15

50

230

64

48

30°30′

-

354

250

25

65

290

82

66

30°30′

-

400

250

38.5

80

310

94

78

30°30′

-

425

300

49

100

350

117

100

30°30′

-

468

350

64

125

400

144

126

30°30′

-

475

400

83

150

480

170

150

30°30′

-

611

400

94

200

600

220

202

30°30′

-

721

400

152

10

130

38

18.4

-

10

255

120

5.3

15

130

38

22.5

-

10

257

120

5.7

20

150

47

28.5

-

11

267

140

7.6

25

160

47

34.5

-

12

270

160

8.8

32

180

53

34

30°30′

-

257

160

13.2

40

200

57

40

30°30′

-

297

200

16.5

50

230

68

48

30°30′

-

354

250

26

65

290

85

66

30°30′

-

405

280

41.3

80

310

98

78

30°30′

-

427

320

51.5

100

350

122

100

30°30′

-

470

350

69

125

400

148

124

30°30′

-

475

400

89

150

480

176

148

30°30′

-

614

400

98

10

130

38

18.4

-

10

255

140

6

15

130

38

22.5

-

10

257

140

6.4

20

150

47

28.5

-

11

269

160

8.4

25

160

47

34.5

-

12

273

180

9.6

32

180

53

33

30°30′

-

259

200

23

40

260

57

39

30°30′

-

297

250

34

50

300

70

48

30°30′

-

356

280

46

65

340

86

65

30°30′

-

405

320

67

80

480

100

76

30°30′

-

429

360

85

100

430

124

98

30°30′

-

477

400

97

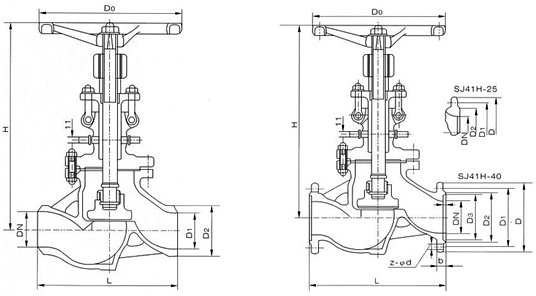

DS/J61H-25\40系列-焊口式水封截止阀

主要外形尺寸及连接尺寸

公称通径DN/mm	尺寸/mm					重量/kg
公称通径DN/mm	L	D1	D2	H	Do	重量/kg
10	130	10	28	272	120	5
15	130	15	41	272	120	6
20	150	20	44	280	120	6
25	160	25	52	332	160	8
32	190	32	64	342	160	10
40	200	40	75	395	200	16
50	230	50	75	431	240	23
65	290	65	103	457	280	32
80	310	80	116	505	320	43
100	350	100	140	549	360	58
125	400	125	171	621	400	94
150	480	150	198	705	400	119
200	600	200	254	828	400	165

试验压力	公称压力PN(MPa)
试验压力	1.0	1.6	2.5	4.0	6.4	10.0
壳体强度试验	1.5	2.4	3.8	6.0	9.6	15.0
密封试验	1.1	1.8	2.8	4.4	7.0	11.0
上密封试验	1.1	11.8	2.8	4.4	7.0	11.0

产品类别	适用温度()	适用介质
碳钢型(C)	≤400	水、蒸汽、油品、非腐蚀性气体
合金钢(I)	≤550	水、蒸汽、油品、非腐蚀性气体

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	阀扳、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型(C)	WCB 25	2Cr13	Cr13型不锈钢或硬质合金	Crl3型小锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 WC9	25Cr2Mo1VA	硬质合盒	硬质合金	铝青铜	柔性石墨

公称通径DN(mm)	主要尺寸及连接尺寸(mm)							重量(kg)
公称通径DN(mm)	L	D	D1	a	L1	H	D0	重量(kg)
DS/J61H-25	DS/J61Y-25I
10	130	36	18.5	-	10	256	120	4.8
15	130	36	22.5	-	10	257	120	5.0
20	150	44	28.5	-	11	267	140	7.3
25	160	44	34.5	-	12	269	140	8.2
32	180	48	34	30°30′	-	255	180	12
40	200	55	40	30°30′	-	295	200	15
50	230	64	48	30°30′	-	354	250	25
65	290	82	66	30°30′	-	400	250	38.5
80	310	94	78	30°30′	-	425	300	49
100	350	117	100	30°30′	-	468	350	64
125	400	144	126	30°30′	-	475	400	83
150	480	170	150	30°30′	-	611	400	94
200	600	220	202	30°30′	-	721	400	152

10	130	38	18.4	-	10	255	120	5.3
15	130	38	22.5	-	10	257	120	5.7
20	150	47	28.5	-	11	267	140	7.6
25	160	47	34.5	-	12	270	160	8.8
32	180	53	34	30°30′	-	257	160	13.2
40	200	57	40	30°30′	-	297	200	16.5
50	230	68	48	30°30′	-	354	250	26
65	290	85	66	30°30′	-	405	280	41.3
80	310	98	78	30°30′	-	427	320	51.5
100	350	122	100	30°30′	-	470	350	69
125	400	148	124	30°30′	-	475	400	89
150	480	176	148	30°30′	-	614	400	98

10	130	38	18.4	-	10	255	140	6
15	130	38	22.5	-	10	257	140	6.4
20	150	47	28.5	-	11	269	160	8.4
25	160	47	34.5	-	12	273	180	9.6
32	180	53	33	30°30′	-	259	200	23
40	260	57	39	30°30′	-	297	250	34
50	300	70	48	30°30′	-	356	280	46
65	340	86	65	30°30′	-	405	320	67
80	480	100	76	30°30′	-	429	360	85
100	430	124	98	30°30′	-	477	400	97
