名 称： JZF-T型高压截止阀
型 号： JZF-T
口 径： 10、15、25mm
压 力： 40MPa
材 质： 铸钢、不锈钢

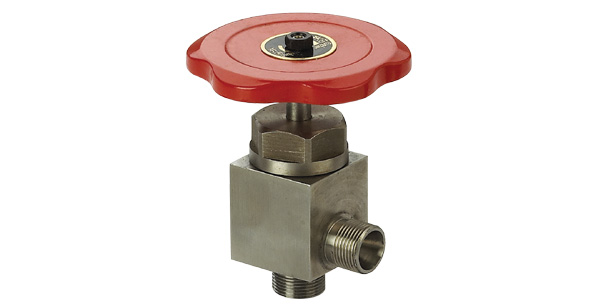

JZF-T型高压截止阀
图形符号

JZF-T型高压截止阀型号说明

① 产品代号：JZF截止阀
② 结构形式：T型
③ 公称通径：10、15、25mm
技术参数
阀体材料：1Cr18Ni9Ti
工作压力：40MPa
工作介质：液压油、水
适用温度：-40～+120℃

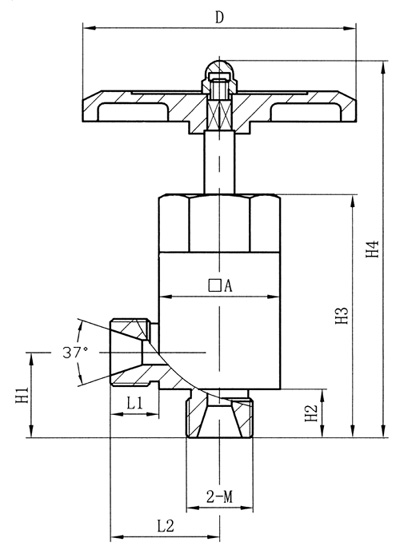

JZF-T型高压截止阀外形尺寸

型号
L1
L2
H1
H2
H3
H4
□A
D
2-M
JZF-T10
16
36
28
16
80
124.1
40×40
Ф90
2-M22×1.5
JZF-T15
24
44
42
24
92
133.5
40×40
Ф90
2-M27×1.5
JZF-T20
27
52
50
27
119
167
50×50
Ф125
2-M39×1.5
