名称：法兰三通球阀
型号： Q44F、Q45F
口径： DN15-DN150
压力： PN1.6～4.0MPa
材质：铸钢、不锈钢、锻钢、铬钼钢

法兰三通球阀产品特征：

三通球阀是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型，可以满足不同的生产工艺要求。三通球阀可以根据需要，任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除，T型阀实现把三条连通管道进行合流与分流。　
电动O型球阀用于工业控制系统中，它由电子式电动执行机构和三通球阀组成，电动执行机构是三通球阀的驱动装置，当工作电源通电时，
电动执行机构从0～900回转，使三通球阀由关（开）的位置到开（关）的位置，达到对管道内介质实现流通（切断）满足不同的工艺要求（详见图）。电动三通球阀有两种型式，阀芯有L型和T型，可实现两种不同的控制要求。（如图）

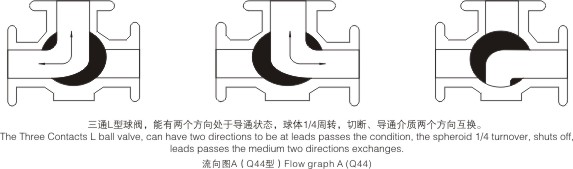

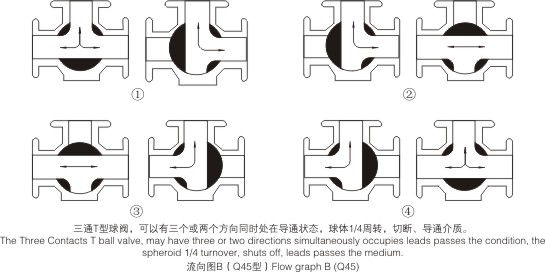

三通球阀一般采用两阀座结构，如流向图A所示两种工况，选用两阀座L型结构（即Q44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即Q45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即Q45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。

阀门试验

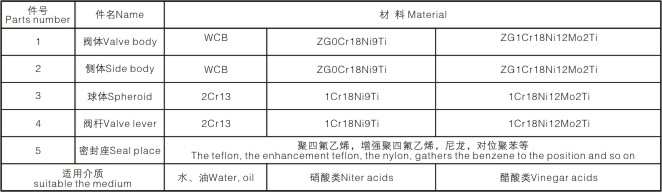

主要零部件及材料

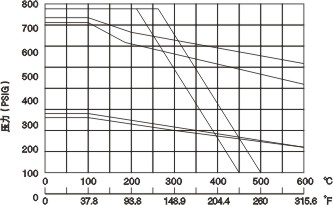

压力、温度曲线

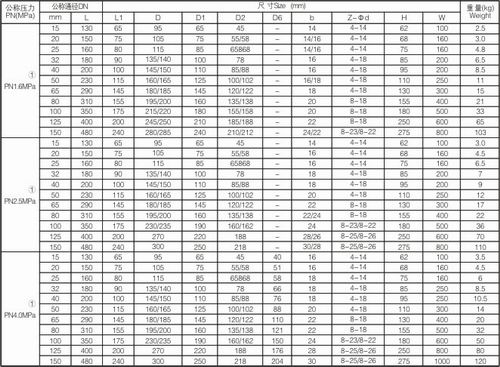

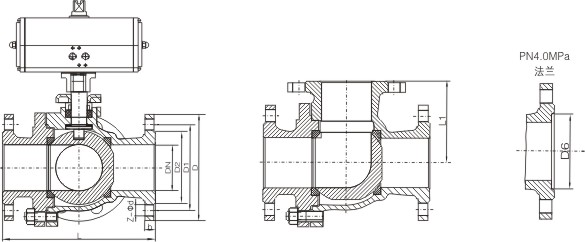

外形及连接尺寸

注：①缩径球阀重量约为全通径球阀重量的70%～80%。
       ②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB74～90-59的尺寸)，
       ③分母为JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
       ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
