四通换向球阀结构特点

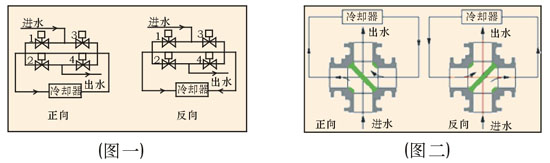

该四通换向球阀，一 阀实现正反供水切换，每转90 ，供水方式切换一次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭(图一)，现用一台四通球阀(图二)替代，操作方便。
型号、材料及主要参数
产品型号
Q46F-10C-40
Q46F-10P-40P
阀体
WCB
CF8
球体
CF8
CF8
阀杆/固定轴
2Cr13
304
密封圈
PTFE
PTFE
阀座
2Cr13
2Cr1+STL
填料
PTFE+O形圈
PTFE+O形圈
适用介质
水、油、蒸汽等
水、油、蒸汽等
适用温度
-29-200℃
-29-200℃
蜗轮四通换向阀
ZQ后插入“3”表示，示例：ZQ346F-16C
气动四通换向阀
ZQ后插入“6”表示，示例：ZQ646Y-150LbC
电动四通换向阀
ZQ后插入“9”表示，示例：ZQ946Y-100

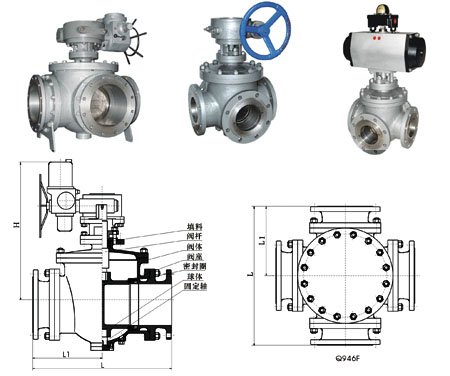

四通换向球阀的外形尺寸PN10-40
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
500
600
L
240
260
280
320
380
440
670
760
850
980
1080
1360
1750
L1
120
130
140
160
190
220
335
380
425
490
540
680
875
H
325
335
360
370
420
440
49
520
610
700
800
900
1000
