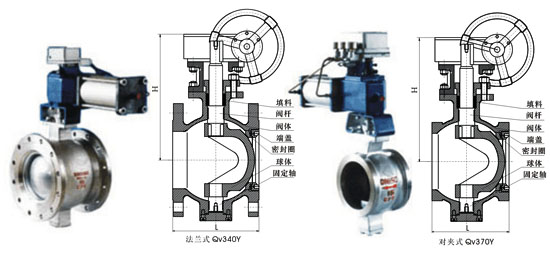

V型球阀的外形尺寸PN16-40
| 公称通径DN | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 法兰式L | 102 | 114 | 124 | 165 | 165 | 194 | 210 | 229 | 200 | 240 | - | - | - |
| 对夹式L | 50 | 60 | 75 | 85 | 100 | 115 | 135 | 160 | 200 | 240 | - | - | - |
| H | 200 | 250 | 225 | 235 | 260 | 270 | 320 | 340 | 3960 | 420 | 510 | 600 | 700 |
结构特点
1、V型球阀采用蝶形弹簧或圆柱弹簧加载的可动阀座结构，阀座与V型球芯不产生卡阻或脱离等问题，密封可靠，使用命长；
2、V型切口球芯与阀座间有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；
3、球体与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音速喷涂钨钴合金（硬度大于HRC70)及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过600℃。
4、蜗轮传动具有精确调节和可靠定位功能，流量特性近似等百分比，可调范围大，调节精度高；
5、全开时流通能力大，压力损失小，介质不会沉积在阀体中腔。
气动V型球阀型号、材料及主要参数
产品型号
Bv40F-16C
Bv70F-16CBv40F-16P
Bv70F-16PBv40F-16R
Bv70F-16RBv40Y-16C
Bv70Y-16CQ40Y-16P
Q70Y-16PQV40Y-16R
Qv70-16R
Qv40F-150LbC
Qv70F-150LbCDYQ40F-6P-64P
DYQ40F-6R-64R
BQ40Y-6C-64
BQ40Y-6P-64P
BQ40Y-6R-64R
阀体
WCB
CF8
CF8M
WCB
CF8
CF8M
球体
CF8
CF8
CF8M
CF8氮化
CF8氮化
CF8M氮化
阀杆/固定轴
2Cr13
304
316
2Cr13
304
316
密封圈
PTFE/RPTFE/PPL/尼龙
2Cr13
CF8+STL
CF8M+STL
端盖
16Mn
304氮化
3164氮化
16Mn
304氮化
316氮化
蜗轮V型球阀
Qv后插入“3”表示，示例：BQ340F-16C
Qv后插入“3”表示，示例：DYQ340F-16C
气动V型球阀
Qv后插入“6”表示，示例：BQ640F-10C
Qv后插入“6”表示，示例：DYQ640F-10C
电动V型球阀
Qv后插入“9”表示，示例：DYQ940F-16P
DQv后插入“9”表示，示例：DYQ940F-16P
