名 称： 整体斜面球阀
型 号： YHQ41F YHQ41H
口 径： DN15－200mm
压 力： PN1.6~10.0Mpa
材 质： 铸钢、不锈钢

整体斜面球阀 产品详细介绍:

    整体斜面球阀是本公司开发的新型产品，适用于液化石油气、油品、水、腐蚀性流体工程及铝业氧化铝粉输送工程。 该阀采用楔式上装型，结构新颖，性能优异。目前球阀大多为侧装式，此种结构普遍存在着启闭力矩大，并且因温差及管道安装应力的影响而大大增加了启闭力矩或者造成泄漏。本产品克服上述存在问题并显示出独特的优点。 1、密封可靠由于阀体是整体式，温差及管道安装应力不影响球体密封副的密封性能。在密封副磨损时，弹簧力能自动补偿。 2、操作轻便启闭力矩仅为常用球阀的50％以下。 3、使用寿命长优质的聚四氟乙烯阀座内、外有金属保护圈,防止介质对阀座的冲刷损坏及聚四氟乙烯的冷流。并且预紧力可调整达到较小的密封比压，这将大大提高使用寿命。而一旦阀座被火烧坏，内外金属保护圈，起一定的保护作用。 4、维护方便本产品需要维护时，只要将阀盖拆开，即可进行维护，不必将阀门从管道上拆下。

 整体斜面球阀主要设计参数;

  • 公称通径：DN15－200mm、1/2~2in
  • 公称压力：PN1.6~10.0Mpa、Class 150~600Lb
  • 适用温度：-28~300℃、-28~180℃、-28~425℃
  • 连接方式：法兰连接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
  • 　　　　　对焊连接：ANSI B16.25、GB 12224-1989

YHQ341H蜗轮传动整体斜面球阀主要零件材质表

阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
球体 2Cr13H.Cr 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2
密封材质 PTFE、柔性石墨、碳纤维
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2

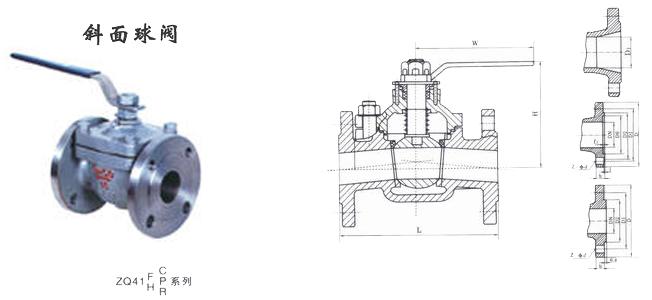

蜗轮传动整体斜面球阀【主要尺寸参数】

1.6Mpa
DN d1 L H1 H2 W E D2 D1 D b f N-Φ
15 15 130 110 65 130   45 65 95 14 2 4-14
20 20 130 115 75 130   55 75 105 14 2 4-14
25 25 140 130 95 160   65 85 115 14 2 4-14
32 32 165 150 107 250   78 100 135 16 2 4-18
40 40 165 180 120 250   85 110 145 16 3 4-18
50 50 203 205 140 300   100 125 160 16 3 4-18
65 65 222 240 180 300   120 145 180 18 3 4-18
80 80 241 240 210 350   135 160 195 20 3 8-18
100 100 305 325 220 350   155 180 215 20 3 8-18
125 125 356 350 230 400   185 210 245 22 3 8-18
150 150 394 350 320   95 210 240 280 24 3 8-23
200 200 457 420 380   95 265 295 335 26 3 12-23
250 250 533 450 420   110 320 355 405 30 3 12-25
300 300 610 520 508   110 375 410 460 30 4 12-25

2.5Mpa/4.0Mpa
DN d1 L H1 H2 W E D3 F D2 D1 D b f N-Φ
15 15 140 110 65 130   40 4 45 65 95 16 2 4-14
20 20 152 115 75 130   51 4 55 75 105 16 2 4-14
25 25 165 130 95 160   58 4 65 85 115 16 2 4-14
32 32 180 150 107 250   66 4 75 100 135 18 2 4-18
40 40 200 180 120 250   76 4 85 110 145 18 3 4-18
50 50 230 205 140 300   88 4 100 125 160 20 3 4-18
65 65 290 240 180 300   110 4 120 145 180 22 3 8-18
80 80 310 240 210 350   121 4 135 160 195 22 3 8-18
100 100 350 325<, /TD> 220 350   150 4.5 160 190 230 24 3 8-23
125 125 400 350 230 400   176 4.5 188 220 270 28 3 8-25
150 150 480 350 320   95 204 4.5 218 250 300 30 3 8-25
200 200 502 420 380   95 260 4.5 278 310 360 34 3 12-25
250 250 568 450 420   110 313 4.5 332 370 425 36 3 12-30
300 300 648 520 508   110 364 4.5 390 430 485 40 4 16-34
6.4Mpa
15 15 140 110 65 130   40 4 55 75 105 18 2 4-14
20 20 152 115 75 130   51 4 68 90 125 20 2 4-18
25 25 165 130 95 160   58 4 78 100 135 22 2 4-18
32 32 180 150 107 250   66 4 82 110 150 24 2 4-23
40 40 200 180 120 250   76 4 95 125 165 24 3 4-23
50 50 230 205 140 300   88 4 105 135 175 26 3 4-23
65 65 290 240 180 300   110 4 130 160 200 28 3 8-23
80 80 310 240 210 350   121 4 140 170 210 30 3 8-23
100 100 350 325 220 350   150 4.5 168 200 250 32 3 8-25
150 150 480 350 320   95 204 4.5 240 280 340 38 3 8-34
200 200 502 420 380   95 260 4.5 300 345 405 44 3 12-34
250 250 568 450 420   110 313 4.5 352 400 470 48 3 12-41
