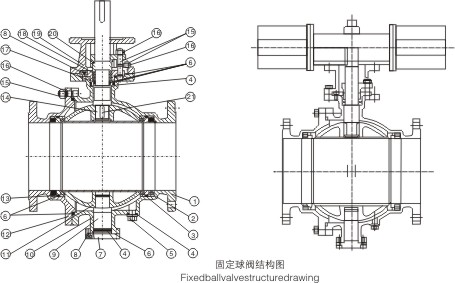

固定式球阀产品特征：O型固定式球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。 |
|
| 特点 |
| 1、O型固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。 2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。 3、O型固定式球阀采用全通径或缩径设计，流通阻力小。 4、金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。 5、O型固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。 6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。 7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。 8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。 9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。 10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。 |

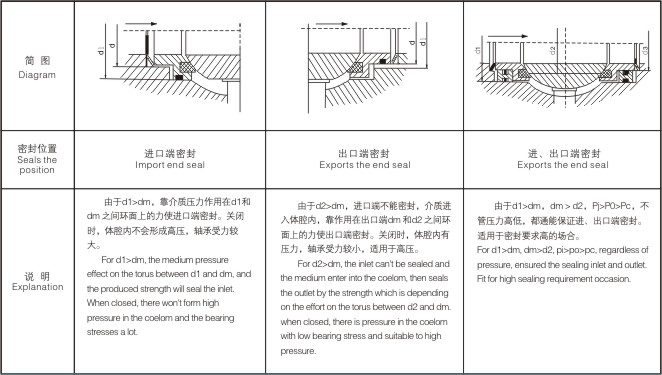

| O型球阀(固定球)密封结构 |

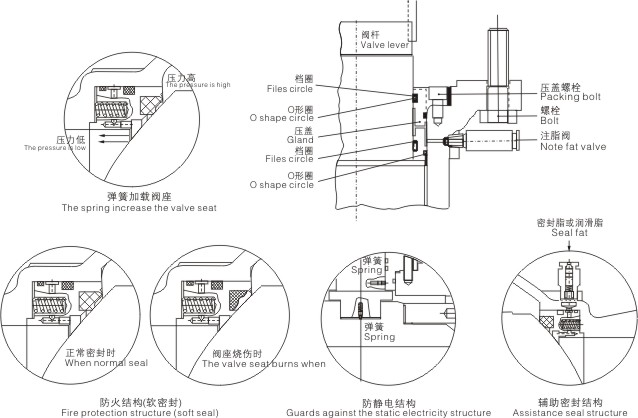

辅助结构示意图(详见《球阀简介》)

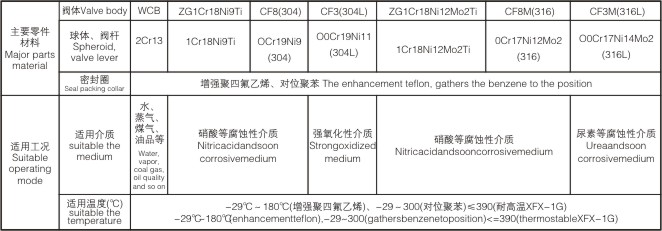

软密封固定球阀主要参数

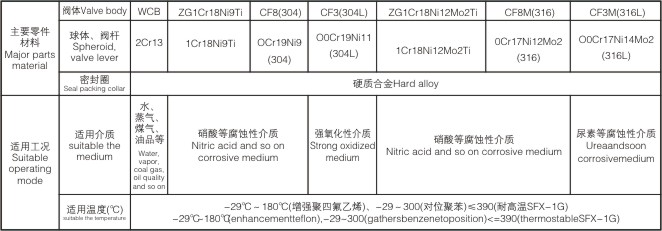

硬密封固定球阀主要参数
流量特性
O型固定式切断球阀的流量特性为快开特性，特性曲线如下图所示。

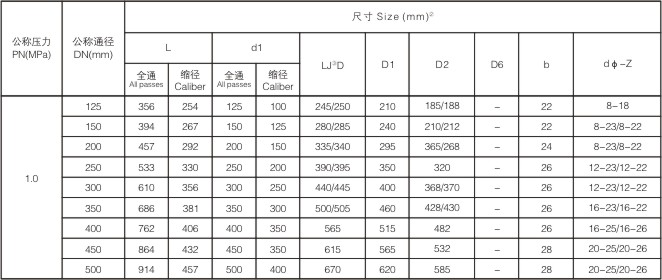

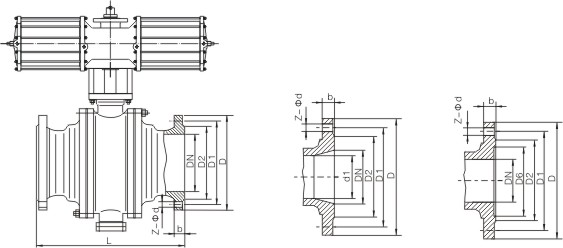

外形及尺寸
1.6MPa
DN
L
D
D1
D2
b
n-φd
H0
H1
H2
凸面法兰
Q347F16C
16P
16R
32
140
135
100
78
16
4-18
30
85
160
40
165
145
110
85
16
4-18
32
95
230
50
178
160
125
100
16
4-18
43
107
230
65
190
180
145
120
18
4-18
70
142
400
80
203
195
160
135
20
8-18
110
152
400
100
305
215
180
155
20
8-18
150
178
500
125
356
245
210
185
22
8-18
200
252
500
150
394
280
240
210
24
8-23
230
278
600
200
457
335
295
265
26
12-23
260
395
600
250
533
405
355
320
30
12-25
283
480
800
300
610
460
410
375
30
12-25
380
585
800
350
686
520
470
435
34
16-25
425
625
800
400
762
580
525
485
36
16-30
492
720
800
500
914
705
650
608
44
20-34
555
840
830
600
1067
840
770
718
48
20-41
675
1050
830
700
1245
910
940
788
50
24-41
850
1150
830
四、蜗轮固定球阀规格主要尺寸：
2.5MPa
DN
L
D
D1
D2
b
n-φd
H0
H1
H2
凸面法兰
Q347F25
25P
25R
32
180
135
100
78
18
4-18
30
85
160
40
190
145
110
85
18
4-18
32
95
230
50
216
160
125
100
20
4-18
43
107
230
65
241
180
145
120
22
8-18
70
142
400
80
283
195
160
135
22
8-18
110
152
400
100
305
230
190
160
24
8-23
150
178
500
125
381
270
220
188
28
8-25
200
252
500
150
403
300
250
218
30
8-25
230
278
600
200
502
360
310
278
34
12-25
260
395
600
250
568
425
370
332
36
12-30
283
480
800
300
648
485
430
390
40
16-30
380
585
800
350
762
550
490
448
44
16-34
425
625
800
400
838
610
550
505
48
16-34
492
720
800
500
991
730
660
610
52
20-41
555
840
830
600
1143
840
770
718
56
20-41
675
1050
830
700
1346
955
875
815
60
24-48
850
1150
830
五、蜗轮固定球阀规格主要尺寸：
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸凹法兰
Q347F 40
40P
40R
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
4-18
|
32
|
95
|
230
|
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
4-18
|
43
|
107
|
230
|
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
8-18
|
70
|
142
|
400
|
|
|
80
|
283
|
195
|
160
|
135
|
121
|
22
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
8-23
|
150
|
178
|
500
|
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-25
|
200
|
252
|
500
|
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-25
|
230
|
278
|
600
|
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
260
|
395
|
600
|
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-34
|
283
|
480
|
800
|
|
|
300
|
648
|
510
|
450
|
408
|
364
|
46
|
16-34
|
380
|
585
|
800
|
|
|
350
|
762
|
570
|
510
|
465
|
422
|
52
|
16-34
|
425
|
625
|
800
|
|
|
400
|
838
|
655
|
585
|
535
|
474
|
58
|
16-41
|
492
|
720
|
800
|
|
|
500
|
991
|
755
|
670
|
612
|
576
|
62
|
20-48
|
555
|
840
|
830
|
|
|
600
|
1143
|
890
|
795
|
730
|
678
|
62
|
20-54
|
675
|
1050
|
830
|
|
|
700
|
1346
|
995
|
900
|
835
|
768
|
68
|
24-54
|
850
|
1150
|
830
|
注：①缩径球阀重量约为全通径球阀重量的70%左右。
②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB～90-59的尺寸)，分母为JB/T74～90系列1、GB912～913(PN1.6～4.0MPa)及HGJ44～76尺寸。
③LJ为环连接面法兰球阀的结构长度。
④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
