三片式球阀产品应用：
广泛应用于食品、制药、石油化工、电力、冶金等工业管线。
性能规范
设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按DIN3202-M3
工作压力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC产品规格：1/4"~4"
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他说明：
（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。
.jpg)

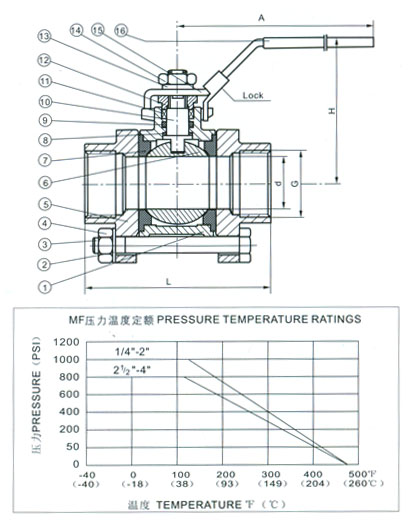

主要零件材料
|
序号
|
部分 | 材质 |
|
1
|
阀体 | CF8 CF8M WCB |
|
2
|
垫圈 | SS304 |
|
3
|
螺栓 | SS304 |
|
4
|
螺母 | SS304 |
|
5
|
阀盖 | CF8 CF8M WCB |
|
6
|
球体 | SS316 SS304 CF8 CF8M |
|
7
|
阀座 （MF） | 增强聚四氟乙烯 |
|
8
|
垫片 | 对位聚苯 |
|
9
|
O型圈 | 氟橡胶 |
|
10
|
阀杆 | SS316 SS304 |
|
11
|
填料 | 聚四氟乙烯 |
|
12
|
压紧螺母 | SS304 |
|
13
|
垫圈 | SS304 |
|
14
|
螺母 | SS304 |
|
15
|
手柄 | SS304 |
|
16
|
手柄套 | 塑料 |
MP阀座采用对位聚苯。
主要尺寸 单位:毫米
|
SIZE
|
G
|
d
|
L
|
H
|
A
|
|
8
|
1/4"
|
10
|
55
|
54
|
100
|
|
10
|
3/8"
|
10
|
60
|
54
|
100
|
|
15
|
1/2"
|
15
|
75
|
63
|
115
|
|
20
|
3/4"
|
20
|
80
|
69
|
125
|
|
25
|
1"
|
25
|
90
|
78
|
147
|
|
32
|
11/4"
|
32
|
110
|
86
|
155
|
|
40
|
11/2"
|
38
|
120
|
95
|
180
|
|
50
|
2"
|
50
|
140
|
106
|
195
|
|
65
|
21/2"
|
64
|
185
|
128
|
240
|
|
80
|
3"
|
76
|
205
|
152
|
260
|
|
100
|
4"
|
100
|
240
|
178
|
300
|
