球阀系列您现在所在的位置:首页-产品中心-球阀系列

名 称: 六角内螺纹球阀
型 号: Q11F
口 径: DN6-DN50
压 力: 1000PSI(7MPa)
材 质: 不锈钢

六角内螺纹球阀产品应用:

广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

性能规范

设计制造:按ANSIB16.34 检验测试:按API598
结构长度:按GB/T 15188.3-94
工作压力:1000PSI(7MPa)
温度范围:MF-40~232℃ -40~500℉
                    MP-40~300℃ -40~572℉
适用介质:(C)水、油品、气(P)硝酸类 (R) 醋酸类
螺纹标准:BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
产品规格:1/4"~2"
材料标准 (C) ASTM A216-WCB、DIN1.619 (P) (R)ASTM A351-CF8(304)、DIN1.4308;ASTM A351-CF8M(316)、DIN 1.4408

其他说明:

(C)(P)球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M(316L)、DIN1.4404及双相不锈钢、蒙乃尔等材料。

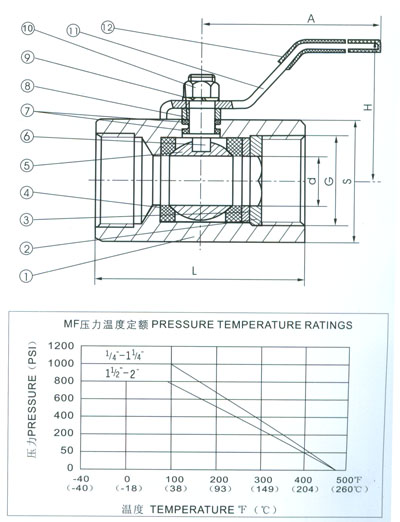

主要零件材料

序号
  部分   材质
1
  阀体   SS304 SS316 WCB
2
  锁紧螺母   SS304 SS316
3
  垫片   SS304 SS316
4
  阀座 (MF)   增强聚四氟乙烯
5
  球体   SS316 SS304 CF8 CF8M
6
  阀杆   SS316 SS304
7
  垫片   对位聚苯
8
  压套   SS304
9
  垫片   SS304
10
  螺母   SS304
11
  手柄   SS304
12
  手柄套   塑料

MP阀座采用对位聚苯.

主要尺寸 单位:毫米

SIDE
G
d
L
S
H
A
6
1/4"
5
40
20
32
65
10
3/8"
7
44
29
42
85
15
1/2"
10
56
31
45
100
20
3/4"
12.7
65
37
48
105
25
1"
17
75
43
53
112
32
11/4"
22
85
53
64
135
40
11/2"
25
95
62
75
140
50
2"
32
110
73
79
160
