| AQF型蓄能器安全球阀 |
| 图形符号 |
AQF型蓄能器安全球阀型号说明
① 产品代号：AQF-安全球阀
② 进油口：L-直通式、LS-直角式、LW-三通式
③ 公称通径：25、32、40mm
④ 压力等级：H1-10MPa、H2-21MPa、H3-32MPa
⑤ 结构形式：A-先导式溢流阀、B-直动式溢流阀

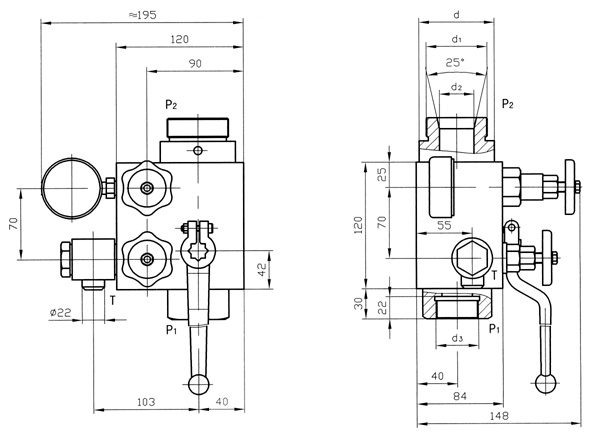

AQF型蓄能器安全球阀外形尺寸
型号
d
d1
d2
d3
AQF-*25*-A
Ф60
M42×2
Ф28
M33×2
AQF-*32*-A
Ф74
M60×2
Ф34
M42×2
AQF-*40*-A
M72×2
M48×2
