用途及特点
一、氟塑料衬里蝶阀系列
1.其基本类型有两种，即D71F4和D71F46(中线)全衬里型对夹式蝶阀，采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，其中D71F46阀杆与蝶板（锻）为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
2.由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里，蝶板为不锈钢的半衬里型蝶阀。
.jpg)
二、结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2.四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c.轴的径向采用O型圈与金属垫的组合；
d.阀座镶在有弹性条的阀体的槽内；
3.采用可调弹性弹子定位。定位准确，结构简单。
三、设计规范
遵循GB 12238，API609，MSS SP-68标准。
四、驱动方式
手动、蜗轮传动、气动、电动。
基本型号
手
动
DA71F/P 半衬
蜗
轮
传
动
DA371F/P 半衬
DA71F3 全衬里
DA371F3 全衬里
DA71F4 全衬里
DA371F4 全衬里
DA71F46 全衬里
DA371F46 全衬里
气
动
DA671F/P 半衬
电
动
DA971F/P 半衬
DA671F3 全衬里
DA971F3 全衬里
DA671F4 全衬里
DA971F4 全衬里
DA671F46 全衬里
DA971F46 全衬里
技术规范
设计标准
GB12238
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
GB/T13927
驱动方式
蜗轮、手动、电动、气动

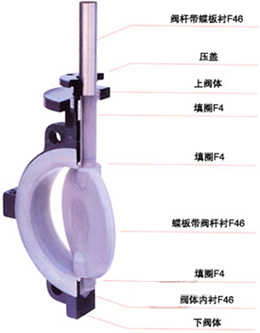

主要零部件材料表
零件名称
材料
上下阀体
铸铁、铸钢、不锈钢、衬F46、F3
阀座
铸钢
带杆蝶板
铸钢、不锈钢、衬F46、F3
填料
F4
衬垫
硅橡胶
蜗轮手柄
球墨铸铁
.jpg)
.jpg)
D371对夹式蝶阀尺寸及重量
公称通径
PN1.0(MPa)主要外形尺寸和连接尺寸(mm)
PN1.6(MPa)
重量
DN
L
D
D1
D2
f
Z-φd
H2
H1
D
D1
Z-φd
kg
40
33
145
110
85
3
4-φ18
270
80
145
110
4-φ18
4
50
43
160
125
100
3
4-φ18
280
85
160
125
4-φ18
5
65
46
180
145
120
3
4-φ18
290
93
180
145
4-φ18
7
80
46
195
160
140
3
4-φ18
310
100
195
160
8-φ18
9
100
52
215
180
155
3
8-φ18
340
110
215
180
8-φ18
13
125
56
245
210
185
3
8-φ18
355
120
245
210
8-φ18
15
150
56
280
240
210
3.5
8-φ23
380
160
280
240
8-φ23
24
200
60
335
295
265
3.5
8-φ23
430
245
335
295
12-φ23
38
250
68
390
350
320
4
12-φ23
450
260
405
355
12-φ26
60
300
78
440
400
370
4
12-φ23
480
300
460
410
12-φ26
70
350
78
500
460
420
4
16-φ23
600
320
520
470
16-φ26
80
400
102
565
515
475
4.5
16-φ25
630
330
580
525
16-φ30
120
450
114
615
565
525
4.5
20-φ25
655
380
640
585
20-φ30
165
500
127
670
620
580
5
20-φ25
680
390
715
650
20-φ33
205
600
154
780
725
690
5
20-φ30
730
450
840
770
20-φ36
250
700
165
895
840
800
5
24-φ30
790
480
910
840
24-φ36
320
800
190
1010
950
905
5
24-φ34
880
580
1020
950
24-φ39
395
900
203
1110
1050
1005
5
28-φ34
930
625
1120
1050
28-φ39
450
1000
216
1220
1160
1115
6
28-φ34
1000
660
1255
1170
28-φ42
600
1200
254
1450
1380
1325
6
32-φ41
1300
780
1485
1390
32-φ48
825
D341法兰式蝶阀尺寸及重量
公称通径
标准值
参考值
DN（mm）
NPS（inch）
L
D
D1
D2
f
b
Z-Φd
W
Do
H
WT(Kg)
PN1.0MPa
40
11/2
106
145
110
85
3
18
4-Φ18
160
140
10
50
2
108
160
125
100
3
20
4-Φ18
200
160
12
65
11/2
112
180
145
120
3
20
4-Φ18
250
165
14
80
3
114
195
160
135
3
22
4-Φ18
250
170
16
100
4
127
215
180
155
3
22
8-Φ18
300
180
18
125
5
140
245
210
185
3
24
8-Φ18
300
275
20
150
6
140
280
240
210
3
24
8-Φ23
200
295
38
200
8
152
335
295
265
3
26
8-Φ23
200
320
74
250
10
250
390
350
320
3
28
12-Φ23
240
385
105
300
12
270
440
400
368
3
28
12-Φ23
240
390
142
350
14
290
500
460
428
4
30
16-Φ23
240
460
179
400
16
310
565
515
482
4
32
16-Φ25
280
510
220
450
18
330
615
565
532
4
32
20-Φ25
280
540
268
500
20
350
380
620
585
4
34
20-Φ25
320
570
378
600
24
390
780
725
685
4
36
20-Φ30
320
660
608
700
28
430
895
840
800
5
40
24-Φ30
360
710
1050
800
32
470
1010
950
905
5
44
24-Φ34
360
780
1320
900
36
510
1110
1050
1005
5
46
28-Φ34
380
885
1795
1000
40
550
1220
1160
1115
5
50
28-Φ34
400
990
1900
PN1.6MPa
40
11/2
106
145
110
85
3
18
4-Φ18
200
140
10
50
2
108
160
125
100
3
20
4-Φ48
200
160
12
65
11/2
112
180
145
120
3
20
4-Φ18
250
165
13
80
3
114
195
160
135
3
22
8-Φ18
250
170
14
100
4
127
215
180
155
3
24
8-Φ18
300
180
16
125
5
140
245
210
185
3
26
8-Φ18
300
275
18
150
6
140
280
240
210
3
28
8-Φ23
200
295
42
200
8
152
335
295
265
3
30
12-Φ23
200
320
78
250
10
250
405
355
320
3
32
12-Φ25
240
385
120
300
12
270
460
410
375
4
34
12-Φ25
240
390
145
350
14
290
520
470
435
4
38
16-Φ25
240
460
202
400
16
310
580
525
485
4
40
16-Φ30
280
510
235
450
18
330
640
585
545
4
44
20-Φ30
280
540
368
500
20
350
705
650
608
4
46
20-Φ34
320
570
420
600
24
390
840
770
718
5
54
24-Φ41
320
660
750
700
28
430
910
840
788
5
54
24-Φ41
360
710
1028
800
32
470
1020
950
898
5
54
24-Φ41
380
780
1690
900
36
510
1120
1050
998
5
54
28-Φ41
400
885
1815
1000
40
550
1255
1170
1110
5
60
28-Φ48
500
990
2050
PN2.5MPa
40
11/2
106
145
85
3
18
4-Φ18
200
140
11<, /SPAN>
50
2
108
160
100
3
20
4-Φ18,
200
160
13
65
11/2
112
180
120
3
22
8-Φ18
250
165
14
80
3
114
195
135
3
22
8-Φ18
250
170
16
100
4
127
230
160
3
24
8-Φ23
300
180
18
125
5
140
270
188
3
28
8-Φ25
300
275
20
150
6
140
300
218
3
30
8-Φ25
240
295
48
200
8
152
360
278
3
34
12-Φ25
240
320
88
250
10
250
425
332
3
36
12-Φ30
280
385
145
300
12
270
485
390
4
40
16-Φ30
280
390
157
350
14
290
550
448
4
44
16-Φ34
320
460
222
400
16
310
610
505
4
48
16-Φ34
320
510
353
450
18
330
660
555
4
50
20-Φ34
360
540
405
500
20
350
730
610
4
52
20-Φ41
360
570
448
600
24
390
840
718
5
56
20-Φ41
380
660
795
