隔膜阀／放料阀您现在所在的位置：首页-产品中心-隔膜阀／放料阀

名 称： 常闭式气动隔膜阀
型 号： G6B41J
口 径： DN25-DN250
压 力： 1.0mpa
材 质： 铸铁



一、常闭式气动隔膜阀

型号
公称压力PN（MPa）
试验压力PS（MPa）
适用介质
工作温度（℃）
壳体试验
密封试验
G6B4WUFS-6
0．6
0．9
0．66
W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）
≤100
≤85
≤150
G6B4WUFS-4
0．4
0．6
0．44


二、主要零件材质

零件名称


阀体
阀瓣、阀盖
气缸、气缸盖
螺杆、阀杆、活塞
隔膜
材料
HT200衬氟塑料、衬橡胶
HT200
HT200
35
氟丁橡胶、氟塑料



三、外形连接尺寸及重量

型号


公称通径DN（㎜）
尺寸（mm）
气动装置（㎜）
质量
（㎏）
L
D1
D
n-d
H1
D0
耗气量㎝2
气源压力MPa
G6B41WJFS-6
25
145
85
115
4-13．5
296
120
2．395×102
0．4
8
32
160
100
140
4-17．5
398
140
6．082×102
0．4
15
40
180
110
150
4-17．5
406
140
6．082×102
0．4
17
50
210
125
165
4-17．5
464
160
1．235×102
0．4-0．5
26
65
250
145
180
4-17．5
-
160
3．725×103
0．4-0．5
32
80
300
160
200
4-17．5
645
200
3．725×103
0．4-0．5
56
100
350
180
220
8-17．5
665
240
9．458×103
0．4-0．5
100
125
400
210
250
8-17．5
832
320
1．409×104
0．4-0．5
170
150
460
240
285
8-22
933
320
2．868×104
0．5
323
G6B41WJFS-4
200
570
295
340
8-22
1275
400
4．619×104
0．5
386



注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启。

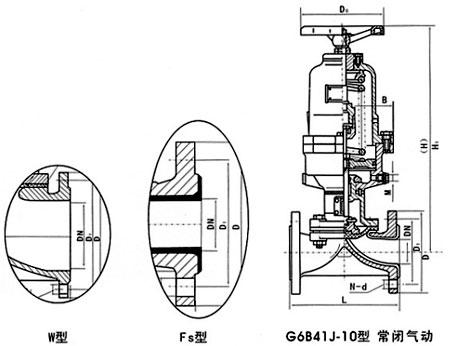

G6B41J-10型　常闭气动
G6B41W-6.4型　G6B41J-6.4型　G6B41FS-6.4型
设计与制造按：GB12239
结构长度按：GB12221
法兰连接尺寸按：GB　4216.4
试验与检验按：GB/T　13927
