隔膜阀/放料阀您现在所在的位置:首页-产品中心-隔膜阀/放料阀

名 称: 英标常开式气动隔膜阀
型 号: EG6K41J
口 径: DN20-DN200
压 力: 1.0mpa
材 质: 铸铁



一、英标常开式气动隔膜阀








型号
公称压力
PN(Mpa)
试验压力PS(Mpa)
适用介质
工作温度(℃)


EG6K41WJFS-6
0.6
0.9
0.66
W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
(溶融碱金属元素氧除外)
≤100
≤85
≤150
EG6K41WJFS-10
1.0
1.5
1.1
EG6K41WJFS-16
1.6
2.4
1.76



 二、外形连接尺寸及重量



型号
公称通径
DN(mm)
尺寸(mm)
气动装置
质量
(㎏)
L
f
D1
D
D0
n-d
H
B
代号
ES
耗气量(cm3)
气源压力(MPa)
气源接头(in)
J
W
EG6K41WJFS-16
20
121
117
2
75
105
140
4-13.5
343
168
68
163.87
0.3
1/8
6.3
25
131
127
2
85
115
140
4-13.5
345
168
68
,
196.65
0.3-0.4
1/8
7.3
32
150
146
2
100
140
140
4-17.5
363
260
68
229.4
0.3-0.4
1/8
8.3
40
163
159
2
110
150
140
4-17.5
430
260
69
1458.7
0.3-0.4
1/4
14.3
50
194
190
2
125
165
140
4-17.5
575
260
70
3162.7
0.3-0.4
1/4
26
EG6K41WJFS-10
65
220
216
2
145
185
140
4-17.5
588
260
70
3243
0.3-0.4
1/4
30.8
80
258
254
2
160
200
165
8-17.5
769
425
71
6636.8
0.4-0.5
3/8
64.9
100
309
305
2
180
220
280
8-17.5
816
425
71
6948
0.4-0.5
3/8
70.3
125
362
356
3
210
250
280
8-17.5
820
425
71
7374.2
0.4-0.5
3/8
80.7
150
412
406
3
240
285
280
8-22
920
549
72
10652
0.5
3/8
131.2
EG6K41WJFS-6
200
527
521
4
295
340
280
8-22
1010
549
72
16715
0.5
3/8
212

注:1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。
2
、气动阀门的反馈信号采用无触点传感技术。
3
、采用气缸活塞式。
4
、当气源发生故障时,可操作手轮使阀门开启

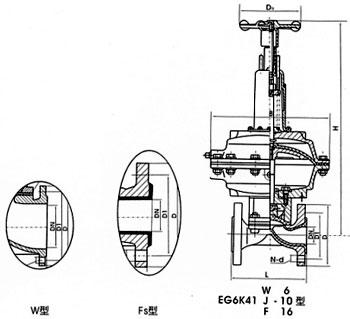

W型 JFS型 EG6K41W、J、F-6、10、16型
设计与制造按:GB12239或BS5156
结构长度按:GB12221或BS5156
法兰连接尺寸按:GB4216.4或BS4504
试验与检验按:GB/T13927或BS5156
