产品型号：EG41W
产品名称：无衬里隔膜阀
产品特点：设计与制造：BS5156 结构长度：5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W无衬里隔膜阀,EG41J衬胶堰式隔膜阀,堰式隔膜阀

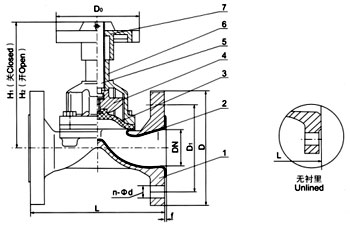

部件列表：1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7.手轮
一、用途：
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃
压力等级：PN(MPa) 0.6 1.0 1.6
二、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
三、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5 密封：PN×1.1
四、结构特点：
隔膜阀是一种特殊形式的截断阀： 1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。
五、EG41W无衬里隔膜阀主要连接尺寸：
公称通径 公称压力 工作压力 L D D1 n-Фd f H1 H2 D0 质量 15 1.6 1.6 108 95 65 4-14 2 90 99 66 2 20 117 105 75 4-14 2 93 103 66 3 25 127 115 85 4-14 2 100 112 66 4 32 146 140 100 4-18 2 127 144 96 6.5 40 159 150 110 4-18 2 136 56 96 7.5 50 190 165 125 4-18 2 151 177 96 10 65 1.0 1.0 216 185 145 4-18 2 183 213 165 16 80 254 200 160 8-18 2 190 230 230 23.5 100 305 220 180 8-18 2 242 285 280 34 125 356 250 210 8-18 3 285 648 280 44 150 406 285 240 8-22 3 353 431 368 67.5 200 0.6 521 340 295 8-22 3 445 537 483 141.5 250 635 395 350 12-22 5 598 734 500 229 300 0.4 749 445 400 12-22 5 698 778 560 321 350 787 505 460 16-22 5 723 883 560 360 400 0.25 914 565 515 16-26 5 868 1078 640 584
DN
MPa
MPa
mm
mm
mm
mm
mm
mm
mm
mm
Kg/kilos
