名 称: 电动隔膜阀
型 号: G941
口 径: DN15-DN300
压 力: 1.0mpa
材 质: 铸铁

 设计与制造:BS5156
结构长度:BS5156
法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

一、用途

本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa)0.6 1.0 1.6

二、材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
支撑架:铸铁、碳钢
电动装置:组合件

三、测试

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

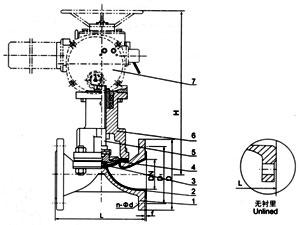

四、主要尺寸参数

公称通径
DN
公称压力
MPa
工作压力
MPa
L
mm
D
mm
D1
mm
n-Фd
mm
f
mm
H
mm
型号
输出力矩
MPa
启闭时间S
质量
Kg/kilos
15


1.6


1.6
108
95
65
4-14
2





20
117
105
75
4-14
2





25
127
115
85
4-14
2
445
Z5-18/16
50
17
40
32
146
140
100
4-18
2
457
Z5-18/16
50
20
41
40
159
150
110
4-18
2
466
Z5-18/16
50
14
44
50
190
165
125
4-18
2
480
Z10-18/16
50
20
50
65

1.0

1.0
216
185
145
4-18
2
517
Z10-18/16
150
28
60
80
254
200
160
8-18
2
539
Z10-36/25
100
16
70
100
305
220
180
8-18
2
576
Z10-36/25
100
17
77
125
356
250
210
8-18
3
634
Z15-18/25
150
32
92
150
406
285
240
8-22
3
660
Z20-18/25
200
53
120
200

0.6

0.6
521
340
295
8-22
3
860
Z20-36/25
300
33
180
250
635
395
350
12-22
5





300
749
445
400
12-22
5
