名称：往复型气动隔膜阀
型号： G641
口径： DN15-DN250
压力： 0.6mpa-1.6mpa
材质：铸铁

往复型气动隔膜阀

用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

二、材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁

三、测试

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

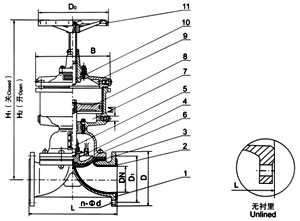

四、主要尺寸及重量

DN
mm

公称压力
MPa

工作压力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

B

气源压力
MPa

气源接头
in

耗气量
cm3

质量

15

0.6

0．6

0.6

125

95

65

4-14

2

20

139

105

75

4-14

2

25

145

115

85

4-14

2

250

264

120

94

0.4

10×1

2.395×102

6．5

32

160

140

100

4-18

2

3025

328

140

120

0.4

12×1.25

6.082×102

40

180

150

110

4-18

3

306

328

140

120

0.4

12×1.25

6.082×102

50

210

165

125

4-18

3

379

405

160

185

0.4

12×1.25

1.235×102

25

65

250

185

145

4-18

3

467

502

240

245

0.5

16×1.5

3.725×103

31．5

80

300

200

160

4-18

3

483

523

240

245

0.5

16×1.5

3.725×103

62．5

100

350

220

180

8-18

3

565

617

280

330

0.5

20×1.5

9.458×103

93．5

125

400

250

210

8-18

3

664

732

320

380

0.5

20×1.5

1.409×104

114

150

460

285

240

8-22

3

750

830

320

470

0.5

20×1.5

2.868×104

164

200

0.4

570

340

295

8-22

4

930

1050

400

470

0.5

20×1.5

4.619×104

249

250

680

395

350

12-22

4

DN mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6 0．6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1	2.395×102	6．5
32			160	140	100	4-18	2	3025	328	140	120	0.4	12×1.25	6.082×102
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25	6.082×102
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25	1.235×102	25
65			250	185	145	4-18	3	467	502	240	245	0.5	16×1.5	3.725×103	31．5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5	3.725×103	62．5
100			350	220	180	8-18	3	565	617	280	330	0.5	20×1.5	9.458×103	93．5
125			400	250	210	8-18	3	664	732	320	380	0.5	20×1.5	1.409×104	114
150			460	285	240	8-22	3	750	830	320	470	0.5	20×1.5	2.868×104	164
200		0.4	570	340	295	8-22	4	930	1050	400	470	0.5	20×1.5	4.619×104	249
250		0.4	680	395	350	12-22	4
