G11W内螺纹隔膜阀
产品名称：内螺纹隔膜阀
产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀
.jpg)

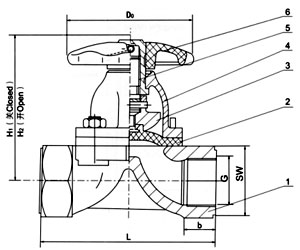

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
一、内螺纹隔膜阀用途：
内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
二、内螺纹隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁
三、内螺纹隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、内螺纹隔膜阀主要尺寸参数：
公称通径 公称压力 工作压力 L SW b H1 H2 D0 质量 DN G 8 1/4 1.6 1.6 50 20 - 60 66 45 0.6 10 3/8 50 24 - 45 0.7 15 1/2 65 38 8 84 92 50 0.8 20 3/4 85 40 12 93 103 50 1.1 25 1 110 48 18 106 120 66 1.9 32 1 1/4 120 58 18 137 156 96 3.3 40 1 1/2 140 69 18 142 163 96 4.2 50 2 165 85 20 167 192 96 5.8 65 2 1/2 1.0 203 60 20 190 225 165 9.5 80 3 254 105 32 206 246 230 16.2
MPa
MPa
mm
mm
mm
mm
mm
mm
Kg/kilos
-
-
订货须知： 一、①内螺纹隔膜阀产品名称与型号②内螺纹隔膜阀口径③是否带附件以便我们的为您正确选型。
