一、三通隔膜阀用途：
三通隔膜阀用途：三通隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0
二、三通隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
三、三通隔膜阀测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
四、三通隔膜阀结构特点：
隔膜阀是一种特殊形式的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

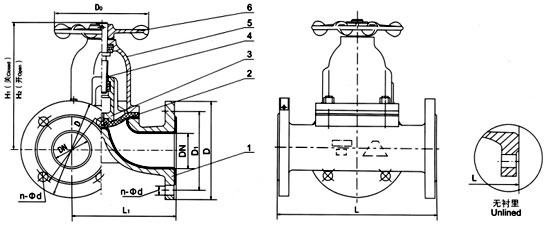

五、G49J三通隔膜阀主要尺寸及重量：
DN 公称压力 工作压力 L D D1 n-φd F H1 H2 D0 质量 25 1．0 1．0 160 96 115 85 4-14 108 120 66 5．5 32 180 118 135 100 4-18 138 157 96 8．5 40 200 135 145 110 4-18 147 167 96 12．5 50 230 150 160 125 4-18 167 192 96 17 65 290 182 180 145 4-18 194 229 165 24．5 80 310 210 195 160 4-18 212 252 230 33．5
mm
MPa
MPa
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
（mm）
.jpg)
部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
