名 称: 直通式衬胶隔膜阀
型 号: G46J
口 径: DN20-DN400
压 力: 1.0mpa
材 质: 铸钢、铸铁

G46J-10直通式衬胶隔膜阀

产品名称:直通式衬胶隔膜阀

产品特点:设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J直通式衬胶隔膜阀



一、用途:

直通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6

二、材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢
手轮:铸铁



DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

20

1.0

1.0

117

105

75

4-13.5

2

150

162

- -

25

127

115

85

4-13.5

2

150

162

120

3.5

32

146

140

100

4-17.5

2

152

180

120

5

40

159

150

110

4-17.5

2

152

180

120

6

50

190

165

125

4-17.5

2

163

198

120

8.5

65

216

185

145

4-17.5

2

205

227

230

16

80

254

200

160

8-17.5

2

220

252

230

22

100

305

220

180

8-17.5

2

262

300

280

32

125

0.6

356

250

210

8-17.5

3

290

335

280

43.5

150

406

285

240

8-22

3

368

427

368

65

200

521

340

295

8-22

3

410

470

483

112.5

250

0.4

635

395

350

12-22

5

479

569

483

192.5

300

749

445

400

12-22

5

550

650

560

296

350

787

505

460

16-22

5

550

650

560

-

400

0.25

914

565

515

16-26

5

- -

640

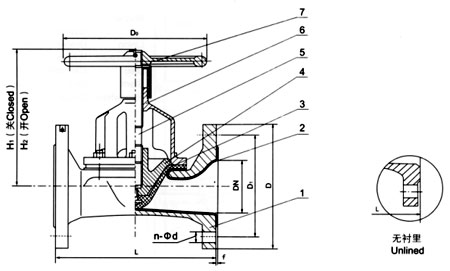

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7、手轮



三、测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

四、结构特点:

隔膜阀是一种特殊形式的截止阀
1. 弹性密封的开闭件,确保没有内漏;
2. 流线型的流道,使得压力损失小;
3. 没有填料函,因此没有外漏;
4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5. 隔膜可更换,维护费用低;
6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

五、直通式衬胶隔膜阀主要尺寸参数:
