名 称： 美标卡套软密封旋塞阀
型 号： X93W
口 径： DN15-DN350
压 力： 150Lb～900Lb
材 质： 铸钢、不锈钢



◆产品结构特点
美标卡套式软密封旋塞阀适用于公称压力CLASS150-900LBS，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。

2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。

3、阀门没有空腔给介质积聚。

4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。

5、双向流动，使用安装更方便。

6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

◆技术规范

结构形式 BC
驱动方式 手柄，蜗轮蜗杆传动，气动，电动
设计标准 API599，API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API6D

注：阀门连接法兰尺寸可根据用户要求设计制造。
◆产品性能规范

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

◆主要零部件材质

序号 名称 材质
1 阀体 ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4 垫片 柔性石墨+不锈钢
5 调整垫 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6 阀盖 ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7 调整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 手柄 ASTM A105-WCB

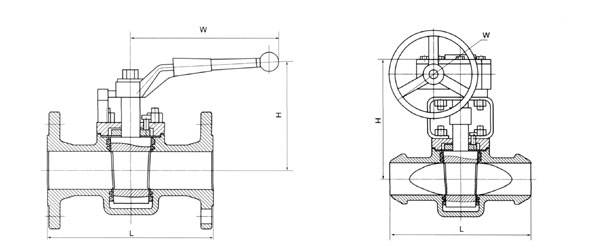

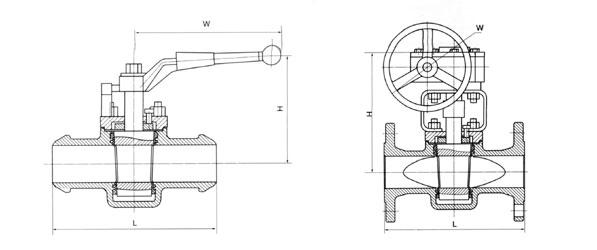

型号 YDAX43-150LB
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 8.5 9.5 10.5 12 14 18 22 26 40 60 70 130 219 381 570
注:四寸及以上为蜗轮操作4"
型号 YDAX43-300LB
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 9.5 10.5 12 14 16 20 24 29 53 75 85 185 230 390 550

注:四寸及以上为蜗轮操作4"

型号 YDAX43-600LB
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 11 13 17 20 23 27 31 36 72 98 141 245 330 515 710


注:四寸及以上为蜗轮操作4"

型号 YDAX43-900LB
压力等级 900LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 110 115 115 135 140 150 165 180 380 460 520 580 620 680 760
W 175 175 175 220 280 305 350 405 300 300 320 320 350 380 450
重量（kg） 13 16 21 24 28 32 40 47 91 117 165 285 420 610 860


注:四寸及以上为蜗轮操作4"
