结构及特点

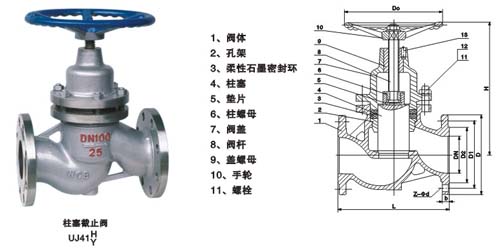

柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
柱塞截止阀的运用范
●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
法兰连接柱塞截止阀结构尺寸
1.6-MPa UJ41H-16C UJ41W-16CP/R 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 主要外形尺寸 L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987 987 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 640 705 D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485 545 608 b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36 40 44 Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ18 8-φ23 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ34 H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395 1480 1600 重量 kg 3.6 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752 1200 1400
及连接尺寸
(mm)
2.5-MPa UJ41H-25C UJ41W-25CP/R 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 主要外形尺寸 L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987 987 D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610 660 730 D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 600 600 D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405 555 610 b 16 16 14 18 18 20 22 22 24 2/ 30 34 36 40 44 48 50 52 Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ30 16-φ30 16-φ34 16-φ34 20-φ34 20-φ41 H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400 1500 1620 重量 kg 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800 1280 1450
及连接
尺寸
(mm)
4.O-MPa UJ41H-40C UJ41W-40CP/R 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 主要外形尺寸 L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987 987 D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655 680 735 D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585 610 670 D2 45 55 65 78 85 100 125 135 160 188 218 282 345 408 465 535 560 612 D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364 422 474 524 576 b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58 60 62 Z-φd 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ34 16-φ34 16-φ34 16-φ41 20-φ41 20-φ48 H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400 1500 1620 重量 kg 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930 1450 1600
及连接
尺寸
(mm)
法兰连接柱塞截止阀结构尺寸
6.4-MPa U41H-64C UJ41H-64P/R 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 主要外 L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 D 105 125 135 150 165 175 200 210 250 295 340 405 470 530 D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460 D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412 D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364 b 18 20 22 24 24 26 28 30 32 36 38 44 48 54 Z-φd 4-φ14 4-φ18 4-φ14 4-φ23 4-φ23 8-φ23 8-φ23 8-φ25 8-φ30 8-φ34 8-φ34 12-φ34 12-φ41 16-φ41 H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000 重量 kg 6 8 9 14 22 30 40 70 98 150 260 400 520 680
形尺寸
及连接
尺寸
(mm)
PNl0.0MPa UJ41H-100 UJ41H-100P/R 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 主要外 L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 1025 1150 D 105 125 135 150 165 195 220 230 265 310 350 430 500 585 655 715 D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 560 620 H 150 165 185 200 230 250 280 300 340 400 460 520 980 1060 1200 1350 重量 kg 6 8 10 16 26 34 48 96 130 250 380 510 660 810 950 1100
形尺寸
及连接
尺寸
(mm)
PNl6.0MPa UJ41H-160 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 主要外 L 165 190 216 229 241 292 330 356 432 508 559 660 787 900 D 105 130 140 155 170 195 220 230 265 315 355 430 515 586 D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 H 180 200 220 270 280 290 320 350 380 420 460 540 1000 1100 重量 kg 11 21 29 38 41 58 80 110 135 182 305 520 846 110
形尺寸
及连接
尺寸
(mm)
柱塞截止阀的结构规范
PNl.6-4.O DNl5-250 PNl.6-4.O DN≥250 柱塞截止阀 平衡式柱塞截止阀
PN6.4-10.0
DNl5-100
PN6.4-10.0
DN≥200
柱塞截止阀的性能规范
阀体材料 适用温度 适用介质 压力范围 铸 钢 ≤425℃ 水、蒸汽、石油产品 PNl.6-1.6MPa 不锈钢 ≤300℃ 硝酸、醋酸 通径范围 含钼不锈钢 ≤300℃ 氮、氢、氨尿素等 DNl5-500mm
