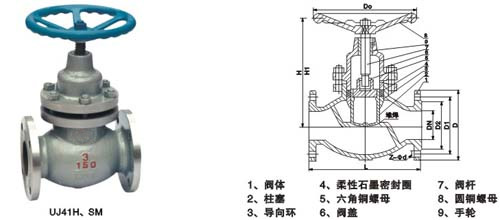

名 称： 美标API柱塞阀
型 号： UJ41SM、UJ41H
口 径： DN15-DN500
压 力： 150Lb～600Lb
材 质： 铸钢、不锈钢

美标 API柱塞阀主要连接、结构尺寸

本阀门全部采用美国国家标准 (ANSl)及美国石油学会标准(APl)的连接、结构尺寸，内件采用国际(GB)尺寸。

DN(mm)/
尺寸 (mm)

UJ41H(Y)-150Lb            U41SM-150Lb

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

5″

6″

8″

10″

12″

14″

16″

L

108

117

127

140

165

203

216

241

292

356

406

495

622

698

787

914

H

170

190

210

250

270

300

340

380

420

450

540

640

740

850

970

1100

DO

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

89

98

108

117

127

152

178

190

229

254

279

343

406

483

533

597

D1

60.5

70

79.5

89

98.5

120.5

139.5

152.5

190.5

216

241.5

298.5

362

432

476

540

g

35

43

51

64

73

92

105

127

157

186

216

270

324

381

413

470

b

10

111

12

13

15

16

18

19

24

24

26

29

31

32

35

37

Z-φd

4-15

4-15

4-15

4-15

4-15

4-19

4-19

4-19

8-19

8-22

8-22

8-22

12-25

12-25

12-29

16-29

DN(mm)/
尺寸 (mm)

UJ41H(Y)-300Lb             U41SM-300Lb

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

5″

6″

8″

10″

12″

14″

16″

L

152

178

203

216

229

267

292

318

356

400

444

559

622

711

838

864

H

170

190

210

250

270

300

340

380

420

460

540

640

740

850

980

1100

DO

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

117

124

133

156

165

190

210

254

279

318

381

445

521

584

648

D1

66.5

82.5

89

98.5

114.5

127

149

168.5

200

235

270

330

387.5

451

514.5

571.5

g

35

43

51

64

73

92

105

127

157

186

216

270

324

381

413

470

b

15

16

18

19

21

23

26

29

32

35

37

42

48

51

54

58

Z-φd

4-15

4-19

4-19

4-19

4-22

8-19

8-22

8-22

8-22

8-22

12-22

12-25

16-29

16-32

20-32

20-35
